| 硅整流发电机的检修 |
硅整流发电机是以内燃机为动力的工程建设机械的主要电源，在内燃机正常工作时，它要向机械的用电设备供电，还将多余的电能向蓄电池充电，以保证蓄电池总是处在充满电的状态。它具有同半导体二极管相似的单向导电特性，但它的导通可控制，所以说它是具有可控的单向导电特性的整流元件。
一、使用维护注意事项
①硅整流发电机必须与专用的调节器配合使用，其搭铁极性要与蓄电池的搭铁极性一致，否则会损坏硅二极管。
②硅整流发电机在使用中严禁将电枢和磁场接线柱短路，否则将损坏硅二极管和调节器，严重时，还会损坏充电电流表。
③不允许采用将电枢接线柱和外壳搭铁试火的方法检查发电机是否发电，否则会损坏硅二极管。
④硅整流发电机工作500h后，应更换轴承润滑脂。
⑤经常保持硅整流发电机干燥、清洁，并紧固各个导线接头。
二、拆卸步骤

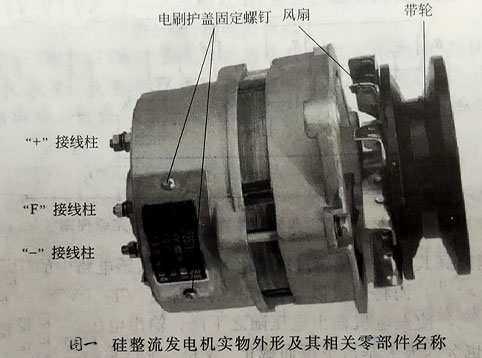

①用旋具拆卸电刷护盖（铭牌处）的固定螺钉，拆卸电刷架固定螺钉，取出电刷及附属部件，如图一所示。
②将硅整流发电机固定在台虎钳上，用套筒扳手拧下带轮的紧固螺母，取下带轮、风扇和半圆键。
③用套筒扳手拆卸前端盖与后端盖的3只连接螺钉。
④用木棒敲击前端盖边缘，取下前端盖和转子。

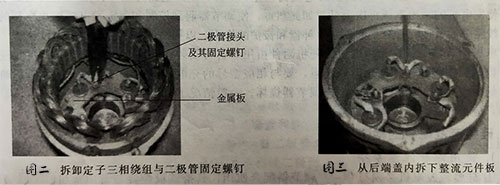

⑤用钳子或套筒扳手拆卸定子三相绕组引出线与三对二极管连接线头的3个固定螺钉,使定子与后端盖分离，如图二所示。
⑥从后端盖内拆下整流元件板，如图三所示。
|
|
|
