柴油发电机组喷油器测试仪使用方法

柴油发电机组喷油器测试仪的使用需要掌握的内容有发电机组喷油器起始喷油压力的测定和调整、喷雾质量的检查、喷油器密封性试验三大方面，本篇为大家重点说明利用柴油发电机组喷油器测试仪对喷油器起始喷油压力的测定和调整方法。

一、安装

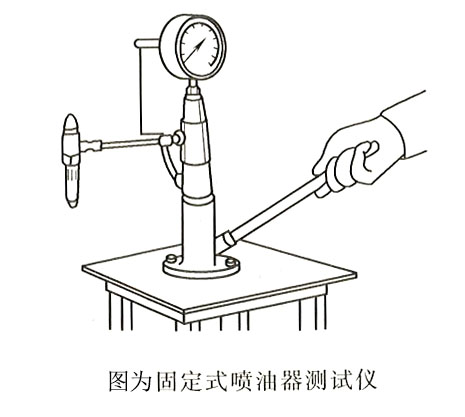

如下图所示，将喷油器安装到测试仪上（垂直向下），接上回油管，摇动操纵杆数次，将管路内的空气排出干净。
柴油发电机组喷油器测试仪使用方法

二、测定

摇动操纵杆，待油压开始上升时，慢慢压下操纵杆，同时观察压力表和喷油器的工作状态，记下喷油器刚开始喷油瞬间的压力表数值，此压力值即为喷油器起始喷油压力。将其与原厂的标准值进行比较，如不符合要求，则应进行调整。

三、起始喷油压力的调整

从喷油器测试仪上卸下喷油器，将其同定在台虎钳上，松开喷油器上的盖形螺母和锁止螺母，然后将喷油器装旧测试仪上，通过旋转调整螺钉，将起始喷油压力调至正确值。调整完毕后，稍许拧紧锁止螺母，待喷油器从测试仪上卸下后，夹在台虎钳上再拧紧。

继续为大家介绍使用柴油发电机组喷油器测试仪对喷雾质量的检查技巧。

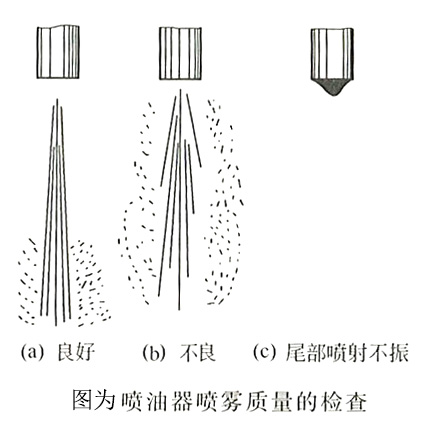

将喷油器安装到测试仪上，以每分钟60-70次摇动操纵杆，根据喷油器的喷射状态来判断喷雾质量的好坏，如下图所示。
柴油发电机组喷油器测试仪使用方法

喷油器喷雾的具体要求如下。

1、喷出的燃油应呈雾状，分布细微且均匀，不应有明显的飞溅油滴和连续的油珠，不应有局部浓稀不均匀等现象。

2、油开始和结束应明显，且应伴有清脆的声音；喷射前后不得有滴油现象；多次喷射后，喷油口附近应保持干燥或稍有湿润。

3.喷雾锥角，正常情况是以喷口的中心线为中心，约成4°的圆锥喷射状。

检查方法：在距喷油器的正下方100-200mm处，放置一张白纸，摇动操纵杆使喷油器进行一次喷射，测出白纸上油迹的直径D及距喷油器口的距离H，则喷雾锥角a=2arctan(D/2H)

若不符合要求，则应清洗喷油器；若清洗后仍达不到要求，则更换喷油器。

那么如何检测喷油器密封性呢？继续为大家简单介绍下。

喷油器密封性试验方法：摇动操纵杆，当测试仪上的压力表的压力值比喷油器起始喷油压力低2MPa时，慢慢摇动操纵杆，使油压缓慢而均匀地继续上升，同时仔细观察喷油器喷口周围的表面被燃油附着的情况。喷油器密封良好时，允许有轻微湿润的燃油，但不得有油液积聚的现象，否则要清洗、研磨喷油器的油阀，如仍不能解决，则更换喷油器。
