柴油发动机喷油泵试验台的结构——燃油系统

柴油发动机的燃油系统是发动机的关键部分，直接影响着发动机的动力性能、经济性能和使用性能，其中喷油泵是该系统中关重要的部件，是燃油系统的核心，而喷油泵试验台是检测和调整发动机喷油泵所至必需的关键设备。

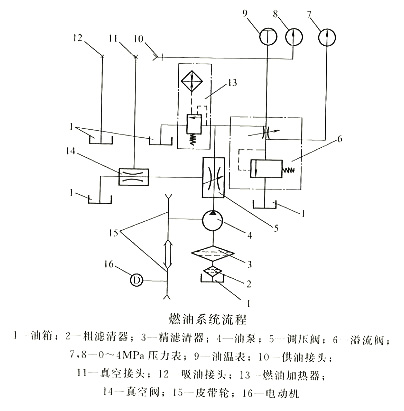

柴油发动机喷油泵试验台燃油系统的作用是提供一定压力和温度的燃油，其燃油流程如下图所示：
柴油发动机喷油泵试验台的结构——燃油系统

燃油的工作循环如下：燃油油箱→粗滤清器→精滤清器→油泵→

1）吸油接头→燃油箱

2）真空接头

3）燃油回油箱

4）调压阀→a.压力表（0～0.4Mpa）

b.压力表（0～4Mpa）

c.油温表（0-100℃）

d.溢流加热→油箱

e.回油至油箱

f.供油接头（快速接头）→附件油管→被测试的喷油泵→标准喷油器→回油至油箱。
